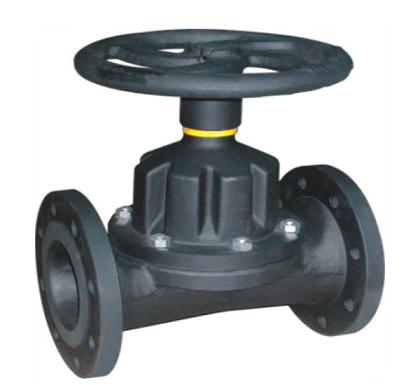

G46J-10直通式襯膠隔膜閥

產品名稱：

直通式襯膠隔膜閥

產品特點：

設計與制造：BS5156

結構長度：BS5156

法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W無襯里隔膜閥, EG46J直通式襯膠隔膜閥

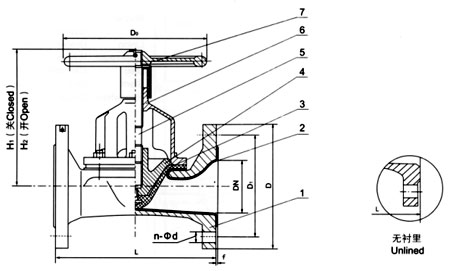

部件列表：1．閥體　2．閥體襯里　3．隔膜　

                      4．閥瓣　5．閥桿　6．閥蓋　7、手輪

二、用途：

       直通式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)

壓力等級：PN(MPa) 0.6 1.0 1.6

三、材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

四、測試：

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5

密封：PN×1.1

五、結構特點：

隔膜閥是一種特殊形式的截止閥：

1. 彈性密封的開閉件，確保沒有內漏；

2. 流線型的流道，使得壓力損失小；

3. 沒有填料函，因此沒有外漏；

4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;

5. 隔膜可更換，維護費用低；

6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
